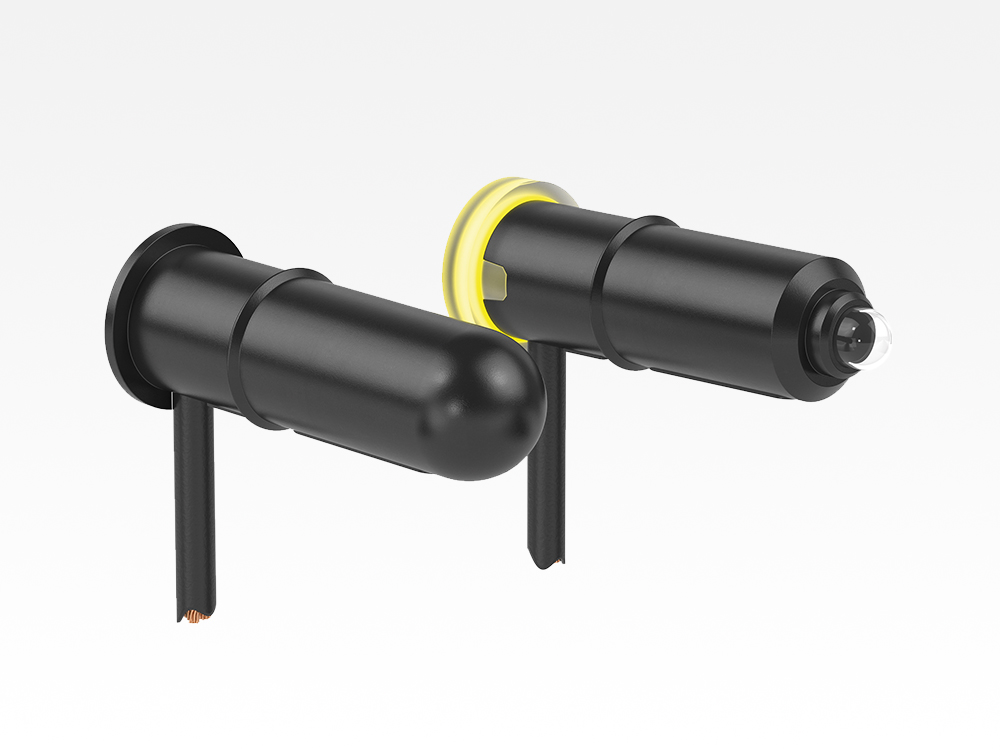

Optoelektronische Schließkantensicherung
SIGNAL12LP
Sicherheits-Einweglichtschranke zur Kraftbegrenzung an der Schließkante — für Sektional- und Schnelllauftore mit Breiten bis 12 Meter.
Anfrage & Unterlagen
Anleitungen & Videos
Auf einen Blick
Torbreiten bis 12 Meter
Die Reichweite deckt auch breite Sektional- und Schnelllauftore ab, ohne dass die Schließkante geteilt überwacht werden muss.
Schutzart IP67
Vollständig gekapselte Bauform. Staub und zeitweiliges Untertauchen setzen der Elektronik nichts zu — auch im Außenbereich und bei Reinigung mit Wasser.
Kabellos oder mit Spiralkabel
Die Signalübertragung läuft wahlweise über Funkmodul oder Spiralkabel. Die Anschlussart lässt sich damit an die vorhandene Toranlage anpassen.
Diagnose direkt am Gerät
Ein integriertes Diagnosesystem zeigt den Zustand optisch an, eine LED signalisiert den Schaltzustand. Fehlersuche funktioniert ohne Messgerät.
Robust gegen Torbewegung
Windlast und Durchbiegung des Torblatts wirken sich weniger auf die Erkennung aus. Die Sendeleistung wird dazu geregelt, statt fest eingestellt zu bleiben.
OSE-Signal, herstellerunabhängig
Die Ausgabe erfolgt als OSE-Signal und arbeitet mit allen gängigen Torsteuerungen zusammen — kein Systemwechsel bei Nachrüstung nötig.
Technische Daten
| Funktion & Einsatz | |
|---|---|
| Gerätetyp | Sicherheits-Einweglichtschranke, Sender und Empfänger |
| Anwendung | Schließkantenüberwachung, Kraftbegrenzung an der Hauptschließkante |
| Geeignete Toranlagen | Sektionaltore, Schnelllauftore |
| Max. Torbreite | 12 m |
| Montage | Einbau im Gummiprofil |
| Ausführung | |
| Schutzart | IP67, vollständig gekapselt |
| Signalübertragung | Funkmodul oder Spiralkabel |
| Kabellänge Sender | 1 m |
| Kabellänge Empfänger | 10,5 m |
| Steckverbinder | offene Enden oder Molex-Stecker (je nach Variante) |
| Signal & Anzeige | |
| Ausgangssignal | OSE |
| Steuerungskompatibilität | alle gängigen Steuerungssysteme |
| Anzeige | LED für Schaltzustand, integrierte optische Diagnose |
| Sendeleistung | geregelt |
| Normen & Zulassung | |
| Erfüllte Normen | EN 12978, EN 12453 |
| Zulassung | EG-Baumusterprüfbescheinigung vorhanden (Download oben) |
Vollständige Angaben siehe Datenblatt. Änderungen vorbehalten.
Bestellbezeichnungen
| Modell | Ausführung | Art.-Nr. | Datenblatt |
|---|---|---|---|
| SIGNAL12LP-P-12M-OS-1/10.5M | Sender 1 m / Empfänger 10,5 m | 70181957 | |
| SIGNAL12LP-P-12M-OS-1/10.5MOL | Sender 1 m / Empfänger 10,5 m, Molex-Stecker | 70181958 |
Passendes Zubehör — Gummiprofile, Spiralkabel, Funkmodule — finden Sie im Zubehörbereich.
Passt SIGNAL12LP an Ihre Toranlage?
Nennen Sie uns Torbreite, Torart und Steuerung — wir sagen Ihnen, welche Variante passt, und erstellen Ihnen ein Angebot. Erreichbar Mo–Fr von 8:00 bis 16:30 Uhr.
