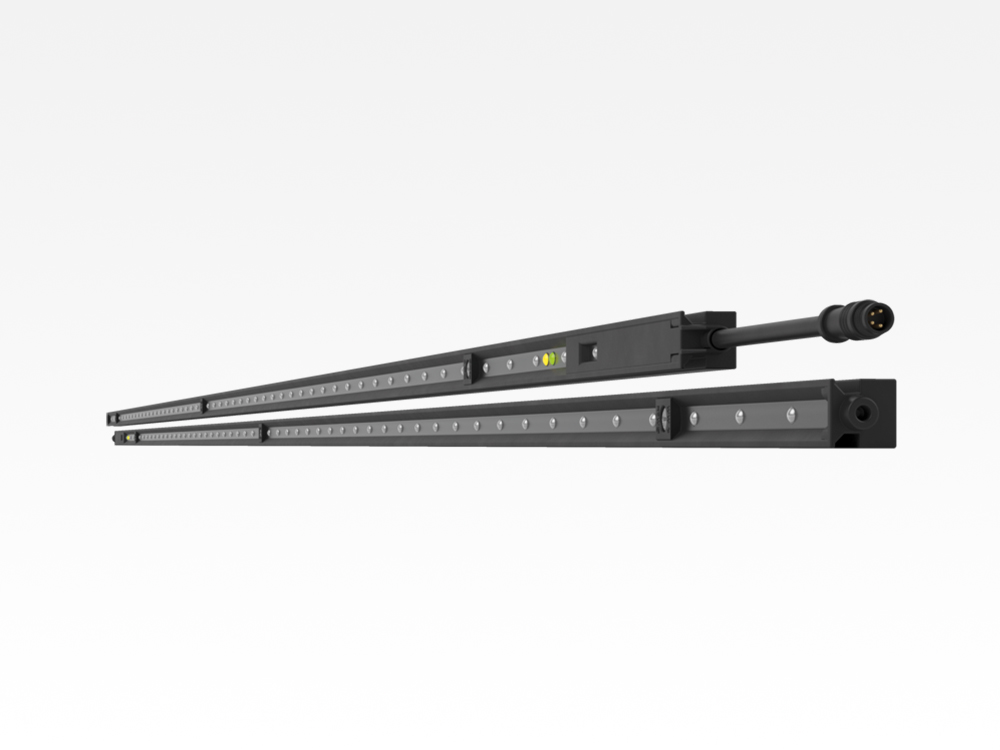

Tor- und Türlichtgitter
Schutzfeld bis 2520 mm Höhe für Toranlagen von 1,6 bis 10 Meter Breite — vollvergossenes Aluminiumprofil, unempfindlich gegen Sonnenlicht und EMV-Störungen.
Auf einen Blick
Höchste Betriebssicherheit
Die mechanische Ausführung ist auf die Umweltanforderungen an Toranlagen ausgelegt: vollvergossenes Aluminiumprofil, hochwertiger Steckverbinder.
Unempfindlich gegen Fremdlicht
Auch direkte Sonneneinstrahlung schränkt die Funktion nicht ein.
Störfest gegen EMV
Niederfrequente Störungen, wie sie Torantriebe mit Frequenzumrichter erzeugen können, beeinträchtigen das LIGI nicht.
Variantenvielfalt
Verschiedene Kombinationen aus Schutzfeldhöhe, Strahlgeometrie und Halbleiterausgang stehen zur Wahl.
Direkt an die Torsteuerung
Der OSE-Ausgang lässt sich unmittelbar an den Schließkanteneingang der meisten Torsteuerungen legen.
Nachrüstung nach ASR A 1.7
Geeignet zur Um- oder Nachrüstung von Toranlagen, die die geforderten maximalen Schließkräfte nicht einhalten können.
Technische Daten
| Schutzfeld & Abmessungen | |
|---|---|
| Torbreiten | 1,6 … 10 m |
| Schutzfeldhöhe | max. 2520 mm |
| Maße (L × B × H) | 2640 × 16 × 16 mm Länge gilt für die maximale Schutzfeldhöhe von 2520 mm |
| Kanalzahl | max. 57 |
| Gewicht | ca. 1860 g |
| Elektrische Daten | |
| Betriebsspannung | 10 … 30 V DC |
| Stromaufnahme | Sender ca. 30 mA, Empfänger ca. 20 mA (jeweils bei 24 V DC) |
| Leistungsaufnahme | ca. 1,2 W |
| Ausgänge & Anschluss | |
| OSE-Ausgang | ca. 950 Hz, Wechselsignal, kurzschlussfest, verpolsicher |
| PNP-Ausgang | 100 mA, kurzschlussfest, verpolsicher |
| NPN-Ausgang | 100 mA, kurzschlussfest, verpolsicher |
| Push-Pull-Ausgang | 100 mA, kurzschlussfest, verpolsicher |
| SSR-Halbleiterrelais | 100 mA, kurzschlussfest, potentialfrei |
| Anschluss | M8 4-polig (OSE/PNP/NPN/Push-Pull) M8 6-polig (SSR) |
| Zeitverhalten & Optik | |
| Ansprechzeit | < 100 ms |
| Wiederanzugszeit | < 800 ms |
| Fremdlichtsicherheit | ≥ 100 klux |
| Gehäuse & Umgebung | |
| Gehäusematerial | Alu-Profil, voll vergossen mit 2K-Epoxidharz |
| Schutzart | IP67 nach EN 60529 |
| Betriebstemperatur | −20 … +60 °C |
| Lagertemperatur | −30 … +70 °C |
Änderungen vorbehalten.
Lieferumfang
| Bestandteil | Art.-Nr. |
|---|---|
| Sender und Empfänger | — |
| Anschlusskabel S34G-LIGI/5 m | 64316600 |
| Anschlusskabel S34G-LIGI/15 m | 64316601 |
| Schrauben-Set | 64319084 |
Die Bestellbezeichnung ergibt sich aus der gewählten Kombination von Schutzfeldhöhe, Strahlgeometrie und Ausgangsart — siehe Bestellschlüssel.
